沣视科技专业生产高亮液晶屏模组

高亮屏尺寸：10.1-98寸

高亮屏亮度：700-5000nits

为了更好的服务客户，每1片沣视高亮屏都设一个唯一的出厂序列号。记录沣视高亮屏相关的参数。

沣视高亮屏出厂序列号标签如下：

1. 产品名称    记录沣视高亮屏的尺寸，背光类型（直下式DLED/侧入式ELED)

2. 液晶面板型号   记录沣视高亮屏的选用的液晶面板型号

3. 恒流板型号   记录沣视高亮屏配备的恒流板型号 电流值等

4. 序列号二维码  方便客户通过二维码扫描枪 记录沣视高亮屏出厂序列号信息

5. 生产日期序列号   记录沣视高亮出厂时的唯一编码

以上为沣视科技高亮液晶屏模组出厂时的序列号信息，若需要了解更多关于高亮屏的信息，随时联络我们

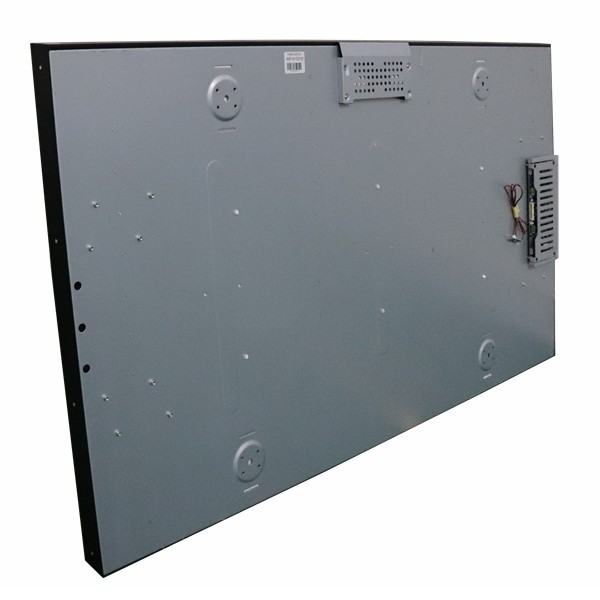

上图，白色小标签为沣视高亮屏出厂序列号

高亮液晶屏中间黑了一块，是不是液晶屏坏了？

经常会遇到一些客户来问类似的问题，现在我们来给客户讲解一下：

1. 高亮液晶屏中间黑了一块，如上图，是液晶屏坏了吗？

   肯定不是高亮液晶屏坏了，

   液晶屏显示颜色部分是晶体状的，当高亮液晶屏在户外阳光直射下工作，表面温度

   超过了液晶面板承受的温度，晶体将不在工作（偏转角度成像），表现出来就是黑

   色部分，不显示图像。




2. 高亮液晶屏中间黑了一块，可以恢复显示吗？

   沣视科技经过8年的产品验证，和200000块高亮液晶屏在户外应用显示发现，这种

   黑屏，若短时间内黑一块，当高亮液晶屏温度下降到液晶面板承受的温度以内时，

   黑化的液晶屏很快就恢复图像显示。能够正常工作。




3. 高亮液晶屏在户外应用中，怎样解决不黑屏？


   高亮液晶屏安装的户外机箱中，我们要根据高亮液晶屏及相关的电子器件的发热量

   太阳光照射产生的热量，安装地的最高环境温度等因素综合考虑设计散热方案，确

   保户外机箱的内部温度符合高亮液晶屏的工作温度范围，这样高亮液晶屏就不会出

   现局部黑屏。




4. 高亮液晶屏的工作范围是多少？

   液晶面板部分，

   按照液晶面板生产厂家（三星 LG AUO BOE等）规格书要求：工作温度为 0-50度，

   沣视科技在多年的实际测试中发现，

   TV级的液晶屏面板耐温范围：  -20--68度

   商用级或工业级液晶屏面板耐温范围：  -20--110度







   高亮液晶屏背光部分，

   沣视科技的独立设计开发高亮液晶屏背光，可以满足-20-70度正常工作。

   综上所述

   高亮液晶屏模组的最佳工作温度：0-50度







高亮液晶屏

高亮液晶屏亮度大于500nits,适用于环境亮度比较强的地方

高亮液晶屏尺寸主要有：

1. 小尺寸高亮屏

2.大尺寸高亮屏

3.定制尺寸高亮屏

可以按客户的要求显示尺寸，进行定制。

高亮液晶屏，顾名思义就是比一般液晶屏亮度要高的液晶屏，高亮液晶屏因为其特性，比较广泛的用于航空、船舶、特种车辆、高速公路、工业嵌入、长途巴士、大型广场购物场所、医疗等户外的一些场所，而一些高低温复杂恶劣环境显示设备上也需要用到亮液晶屏，所以高亮液晶屏常常被称为户外液晶屏。 高亮液晶屏在实现超高亮阳光直射下可视的同时，也实现了-30℃到70℃超大使用温域范围，以及300nit-5000nit(灰度值)的超广亮度使用范围。产品广泛应用于裸眼3D显示，航空、船舶、特种车辆、高速公路、工业嵌入、长途巴士、大型广场购物场所、医疗，及各种高低温复杂恶劣环境显示设备上.

那么什么样的液晶屏才是真正的户外高亮屏?液晶屏是指以液晶材料为基本组件，在两块平行板之间填充液晶材料，通过电压来改变液晶材料内部分子的排在列状况，以达到遮光和透光的目的来显示深浅不一，错落有致的图象，而且只要在两块平板间再加上三元色的滤光层，就可实现显示彩色图象。

  因为户外高亮屏高亮度，低功耗，高分辨率，高寿命，高对比度等优势，其可提供传统媒介难以匹敌的视觉效果，从而在信息传播领域迅速增长。而户外高亮屏由于户外环境因素的多变，其对液晶屏的亮度就有了更高的要求。顶级户外液晶屏必须满足户外阳光下高清高亮，在户外下雨、多尘的情况下可以毫无阻碍的正常运行! 户外高亮屏的分辨率是一个非常重要的性能指标。它指的是屏幕上水平和垂直方向所能够显示的点数(屏幕上显示的线和面都是由点构成的)的多少，分辨率越高，同一屏幕内能够容纳的信息就越多。但是，在这里提醒您，在选择户外液晶屏时要注意分辨率不是越大越好而是越适当好用! 户外高亮屏的显示功能主要是有一个背光的光源，这个光源的亮度决定整台户外LCD的画面亮度及色彩的饱和度。

  理论上来说，液晶显示器的亮度是越高越好，亮度的测量单位为cd/m2(每公尺平方烛光)，也叫NIT流明。目前TFT屏幕的亮度大部分都是从150Nits开始起步，通常情况下200Nits才能表现出比较好的画面。 而户外由于光线强烈，使得对户外液晶屏的亮度要求极高，户外液晶屏亮度可以根据客户的需求进行定制，普遍为1200cd/m2-2000cd/m2，能在户外阳光下高清高亮，对比度也就是黑与白两种色彩不同层次的对比测量度。对比度120:1时就可以显示生动、丰富的色彩(因为人眼可分辨的对比度约在100:1左右)，对比率达到300:1时便可以支持各阶度的颜色。



最近的显示器行业，量子点显示技术大火，各大厂商们趋之若鹜，纷纷开始生产量子点显示器，但显示器行业不可能一蹴而就，量子点显示器横空出世，究竟好不好，历不厉害，今天就深入浅出的带大家来看看什么是量子点，什么是量子点显示器。

什么是量子点

首先，我们需要了解什么是量子点（QD）。量子点是非常小的半导体颗粒，只有几纳米大小，如此小，以致它们的光电性质不同于较大颗粒的光电性质。

发光原理是通过电或光对量子点材料施加刺激，量子点的材料将发射特定频率的光，并且这些频率可以通过改变量子点的尺寸大小和形状进行改变，从而达到精确地调谐。

简单通俗的说，量子点的光电性质与以往的发光显示颗粒大不一样，量子点因为颗粒非常小，以纳米为单位，导致量子点的显示颜色是以改变颗粒的大小形状而进行改变，也正因为如此，理论上来讲，量子点显示的色谱更具有连续性，成本也会更低。

其实就是纳米级别的颗粒啦，我们知道，许多材料在纳米级别上会有不一样的物理化学性质，只是量子点叫起来更好听啦。

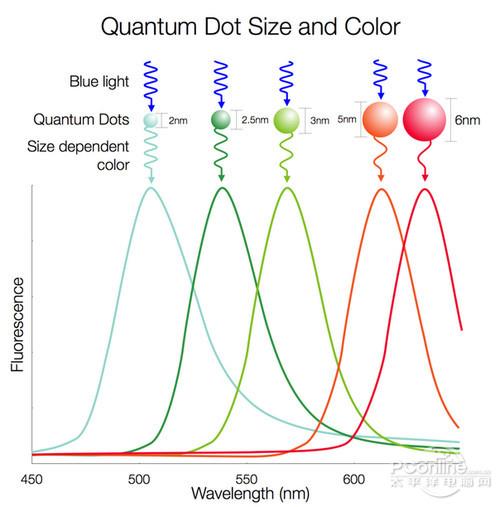

不同大小尺寸的量子点会发出不同的颜色，量子点当受到光或电的刺激时，就发出有色光线，光线的颜色由量子点的组成材料和大小形状决定，一般颗粒越小，会吸收长波，颗粒越大，会吸收短波。

2nm大小的量子点可吸收长波的红色，显示出蓝色；8nm大小的量子点可吸收短波的蓝色，呈现出红色。这一特性使得量子点能够改变光源发出的光线颜色。相比原来的显示技术来说，量子点显示的RGB三原色会更加纯净。

目前量子点在显示器上的应用

其实量子点技术并非新兴的技术，早在1983年美国贝尔实验室的科学家已经对其进行了研究。

只是经过数年之后，美国耶鲁大学的物理学家马克·里德将这种半导体微块正式命名为“量子点”并沿用至今，所以严格意义上讲这并不是一个新的技术，只是在最近几年，以三星为首的显示巨头对量子点技术产生了浓厚的兴趣。

好了了解完量子点的由来和特性，我门来看看目前量子点在显示器上的应用，与传统的LCD显示屏和目前同样很火的OLED又有什么区别。

LCD面板

LCD面板结构

我们先来看看历史已久的LCD显示技术，LCD显示屏结构非常复杂，LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。

而按照背光的光源，LCD显示器又分为CCFL（冷阴极荧光灯管）和LED（发光二极管）两种，我们普遍认为的LCD和LED是两种显示屏的认识是错误的，完全是广大厂商的误导，这两者仅仅是背光光源的不同而已。

当然，关于液晶排列产生不同面板这里就不再深入了。

OLED面板

OLED面板结构

而OLED面板则与LCD面板大不相同，相比较而言会OLED面板结构会更简单，OLED的全称为有机发光二极管，也就是说，OLED面板的发光材料为有机材料，相比于无机材料，有机材料在寿命方面有天生的短板。

OLED显示技术具有自发光的特性，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光，而且OLED显示屏幕可视角度大，并且能够节省电能。

因为自发光的特性，OLED在黑色方面表现的更纯粹，因为材料只要不发光，那显示的就是黑色，同时视角广、对比高、耗电低、反应速率高都是OLED面板的特性。

量子点面板

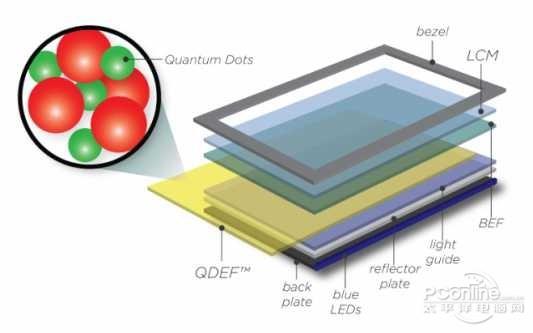

量子点面板结构

量子点技术咱们前面已经说到了，就不再继续赘述，现在就来说量子点显示器都有哪些不同。

其实就目前的量子点屏幕来说，与传统的LCD面板仅仅是做了背光方式上的改变，是作为LCD面板的延伸，并没有什么根本上的改变。

通俗点说，目前的量子点显示器就是在VA面板中加了一张膜，也就是上图中的那张QDEF膜。

我们都知道，目前LED背光方式中，为了显现出三原色，有两种背光方法：

其一是直接通过RGB LED灯光进行背光，这样成本非常高基本没有显示器在使用；其二是目前商用显示器的普遍背光方式：伪白光LED背光，利用像素点的荧光粉显色，什么是伪白色LED背光呢，就是通过在蓝光LED中加入黄色荧光粉的方式发出白色背光（上图中的blue LEDs位置）。

这也是网络上传言甚广“屏幕有蓝光伤眼”的来源，但有句话叫做“抛开剂量谈毒性都是耍流氓”，只要是符合安全标准的显示器，同时合理用眼的话，并不会造成网络重大肆传播的谣言，所以不必过多担心啦。

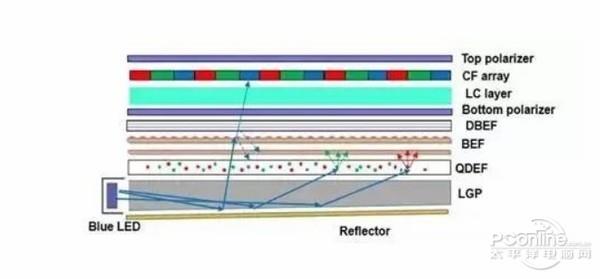

量子点面板显示原理

但如果是通过量子点进行显色的话，就不需要进行白光背光，原因有两个（其实算起来应该算一个）：光致发光的原因，蓝光量子点无法登场，所以在背光中必须加入蓝色光源，其二，是因为目前的量子点只负责产生绿光和红光，所以必须将原背光模组中的白光LED换成蓝光LED。

与此同时，QDEF层连摆放位置很计较，为了让光在层层光学膜中旅行时，重复反射通过QDEF的次数增多，所以QDEF还得放在离光源最近的地方，一但顺序往上移，红绿光的转换不足，就会造成偏蓝的现象。

同时，QDEF膜和蓝光LED光源的应用也是量子点显示器色彩显示比普通显示器更纯净的原因之一。

所以这里才会说，就目前的量子点显示技术而言，仅仅是对屏幕的背光方式进行了改变，加了一层膜而已。

量子点技术这么牛 实际体验到底是怎么样的呢？

其实量子点的技术前景非常广，并不仅仅是改变背光方式而已，量子点技术正在朝着LED封装上进步（将量子点材料封装进LED中）。

目前的QDEF膜也并不便宜，以一张55寸的电视来说，一张QDEF的报价就是100美金左右。

其中很大一部分来源是因为材料需要阻水氧，量子点因为是无机物，所以在宣传上宣称自己比OLED稳定，但事实上纳米尺寸的量子点很敏感，不只跟荧光粉一样怕热，还和OLED一样怕水氧，大肆宣传自己比OLED稳定，实在是没有这样的资本。

在商业化的过程中，许多精力和成本都被消耗在阻水氧上。以3M与Nanosys推出的QDEF为例，QDEF厚度大约210μm，其中上下两片Barrier Film（阻水氧层）就占了110μm，成本也占了整张膜的一半。

普通显示器（左）和量子点显示器（右）对比

那这么贵的膜，带来的实际体验是什么呢？

前面我们也说到了，因为量子点材料的特殊性质，可发出接近连续光谱的光，也就是量子点显示的颜色可以更细腻，色域可以更广，这也是目前众多量子点显示器厂商所大力宣称的，实际我们评测室也测过相应的量子点显示器，确实色域上比非量子点显示器要好的多。这也是量子点的材料特性决定的。

网友评论某品牌27寸2K分辨率量子点显示器颗粒感严重

我们网站也曾获得授权转载过某位网友的量子点显示器体验

但是我们看到优点，也必须看到目前量子点显示的缺点。

在某电商平台，就有许多网友在买了显示器以后发现量子点显示器的颗粒感非常重，即使显示器的分辨率达到了2K（27寸）级别，仍然有非常重的颗粒感，原因未知。

同时，因为目前的量子点技术依然是在VA屏（LCD）面板上进行一个延伸，那LCD面板的漏光和偏色的毛病同样也在量子点显示器上存在，这是目前量子点背光技术无法规避的，只能说看各个厂家的品控了。

DIY老司机总结

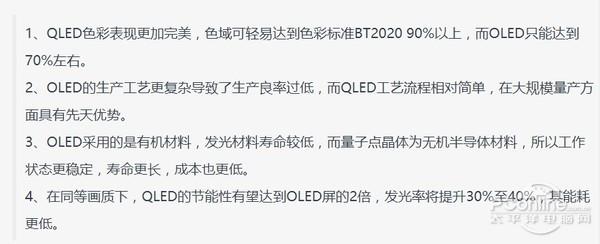

量子点技术与OLED技术的对比

所以要讲量子点是一个好技术么？小编看来，是一项好技术，网络上一直有关于量子点技术与OLED技术的比较，未来也肯定是这两个技术的PK。但就目前的实际的体验而言，并不一定会比成熟的传统LCD面板优秀，更别说OLED面板了。

量子点技术未来发展方向

当然目前的量子点并不能让人特别满意，但是如果看到未来量子点的未来以及发展方向，必然有非常广阔的空间。

大致可以分为三个阶段：一、取代传统的发光荧光粉；二、去掉彩色滤光片；三正式成为发光层（也就是目前OLED的像素点自发光的形式）

未来的量子点技术必然会给显示器行业带来根本性的变化，甚至是革命，但就目前来说还有很长的一段路要走。

2019年中国或成全球最大液晶面板制造基地

数据显示，今年第三季度，我国知名显示面板制造商京东方超越LG Display成为全球最大大尺寸面板生产商。而与此同时，我国显示产业的技术整合和突破也在加速，中国显示制造正在全球舞台上吸引着越来越多目光。

大小尺寸“双线”发力

近日，市场研究机构IHS Markit发布数据显示，第三季度。韩国知名面板制造商LG Display在全球大尺寸面板市场的份额降至19.3％，京东方的市场份额则达到21.7％，这意味着，京东方超越LG成为全球最大大尺寸面板生产商。

这是京东方在今年取得的又一突破，而在此之前，京东方已经在小尺寸面板的制造上成功吸引了全球的目光。

日前，京东方宣布位于成都的第6代柔性小尺寸OLED屏生产线提前量产。其为中国首条第6代柔性小尺寸OLED屏生产线，也是全球第二条已量产的第6代柔性小尺寸OLED屏生产线。该生产线应用全球最先进的蒸镀工艺，并采用柔性封装技术，可实现显示屏幕弯曲和折叠。今年被认为是我国手机高端柔性屏打破韩国三星独家垄断开始走向自给自足的元年。

除了京东方，我国另一家面板制造企业华星光电今年以来也取得不少突破。近日，TCL集团透露，旗下华星光电产能提升并继续保持满产满销，四季度订单情况良好，武汉华星全面屏产品的生产研发正在进行，预计第四季度可实现量产。

据悉，目前，华星光电已经有2条8．5代线和1条11代线在深圳，主要生产电视面板；2条6代线在武汉，主要生产手机等小尺寸面板。

京东方、华星光电交出的成绩单仅仅是近年来中国面板制造异军突起的一个缩影。以前，韩国企业三星Display和LG Display的大小尺寸面板制造在全球范围内占据绝对领先地位，不过现在，形势正在发生改变。以京东方、华星光电、天马科技为代表的中国面板制造企业，正逐渐增强自身实力，欲与韩企一较高低，争抢世界面板制造领域“一哥”宝座。

显示产业在建及规划投资达8000亿元

就在京东方成为全球最大大尺寸面板生产商的同期，28日在广州，聚华印刷显示公共平台落成，这是我国显示产业第一个公共开放研发平台。

记者了解到，该公共平台汇集华星光电、天马科技、中电熊猫等显示产业龙头企业以及华南理工大学、华中科技大学、福州大学、中科院福建物构所等众多高校科研院所，其将为显示产业的企业提供技术解决方案，包括OLED、QLED等显示技术将成为该平台未来重点研究方向。

业内人士指出，纵观全球显示产业，中国一直在积极探索。在“十三五国家重点研发计划重点专项”、“中国制造2025”重点技术路线中，显示产业的发展已被放到重要位置。新型显示是电子信息产业的基石，具有广阔的发展前景，是从显示材料、器件、装备到制造技术等整个显示产业链的一次产业技术革命。公共技术平台将为全产业的良性发展提供支撑，对于龙头企业的良性互动也有重要作用。

中国电子视像协会和中国光学光电子行业协会液晶分会的最新数据显示，我国在建和已宣布规划的平板显示生产线投资额已达8000亿元。其中，液晶面板投资超过5000亿元。预计2019年左右，我国将成为全球最大的平板显示生产基地。

信息社会，显示无处不在。电视、电脑、智能手机、可穿戴设备等，都离不开显示屏的支撑。据统计，2016年我国显示行业营业收入超过2000亿元。今年上半年，我国显示面板出货面积约5700万平方米，占全球出货量1／3左右，仅次于韩国居全球第二位。

发力高端显示市场

实际上，除了生产线上的突破，今年以来，受利好消息带动，我国面板企业在A股市场上也交出了不错的成绩单。今年前三季度，京东方的总营收为694．08亿元，同比增长51．41％；实现净利润64．8亿元，同比增长4503．45％；基本每股收益0．185元，增长4525％；而华星光电的营收和利润也保持强劲增长，强势带动TCL集团在彩电领域“逆市上扬”。

对于中国显示产业的发展态势，知名家电行业分析师刘步尘向记者表示，近年来，中国面板制造企业发展迅速，目前，在显示技术上，普通液晶显示早已没有技术难题，接下来OLED、QLED等未来显示技术的发展将成为重点。

据了解，OLED显示技术大有成为未来主流显示技术的势头，其具备自发光、柔性折叠等特点。当前，在全球范围内，三星Display和LG Display分别在小尺寸OLED显示技术和大尺寸OLED显示技术上居于较为领先的地位。苹果等多个手机厂商采用的便是三星的OLED屏幕，LG Display则与国内创维等多家企业合作，推出各类OLED大屏显示产品。

“普通液晶显示的产能已较为充分，接下来，国内企业将在显示产品的生产上作出结构性调整，而中国制造攻克更多的显示技术难题，发力OLED等未来显示市场，将是一个大趋势。”刘步尘表示。

正如刘步尘所说，现在，在小尺寸OLED显示上，京东方的产品已越来越成熟，接下来，拟开发柔性、可折叠的OLED小尺寸面板，而在大尺寸OLED显示上，包括京东方、华星光电等企业，都有意通过中外企业合作研发的形式，突破关键技术，角力未来显示市场。
